一、深度指示器的結構和工作原理

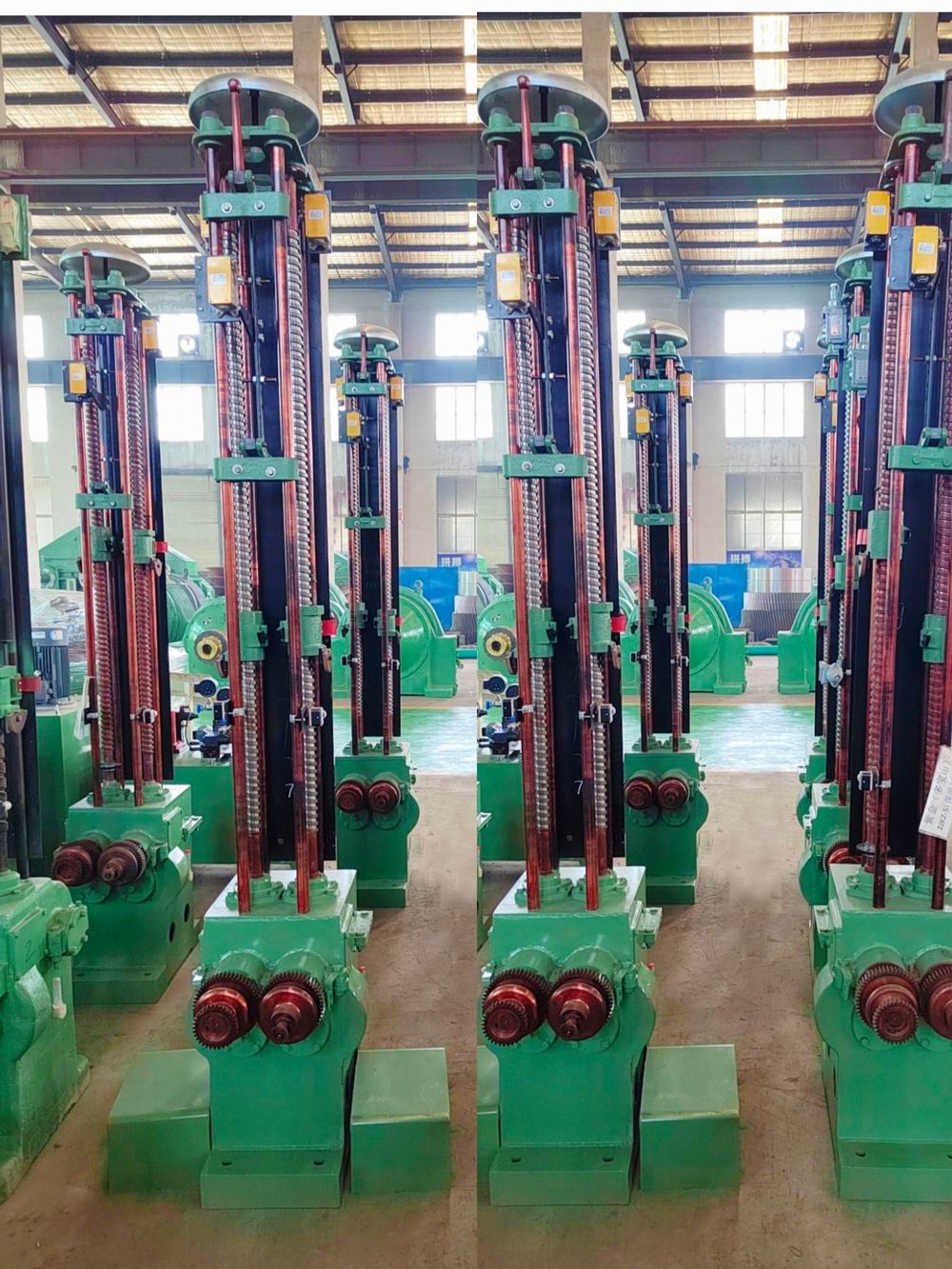

　　深度指示器：牌坊式深度指示器由外殼、四條立柱、兩根絲杠組成其主體，由數對齒輪及蝸輪、蝸桿等組成其傳動系統，左右兩側各有一限速圓盤。見實物圖。

　　提升機主軸的旋轉運動經牌坊式深度指示器傳動裝置傳給絲杠，使兩根絲杠以相反方向旋轉，由于立柱***住絲杠上的螺母的旋轉，因此螺母只能上下運動，這樣螺母的運動就模擬了兩提升容器在井筒中的運動。在兩立柱上，固定有一個標尺，標尺的正面在制造廠內涂黑色油漆，用戶在現場安裝時，根據實際提升高度進行刻度，既在標尺上用白色油漆作出減速、停車、過卷等位置的標記，供操作人員觀察。在深度指示器上部設有減速、過卷開關及減速開始的信號鈴，當梯形螺母接近減速點時螺母上的掣子就碰上信號拉桿柱銷，柱銷將信號拉桿逐漸抬起，連在信號拉桿上的撞針跟著偏移上升，當螺母運行至減速點時，柱銷從螺母的掣子上脫落，撞針既撞擊信號鈴，發出減速開始信號，同時信號拉桿上的碰塊撥動減速開關，電氣控制系統發出減速信號。如提升容器到達停車位置仍未停車，螺母將繼續運動，當過卷距離超過設定的距離時，螺母上的碰塊撥動過卷開關，使提升機立即安全制動。信號拉桿上的柱銷，減速、過閘開關可根據提升機的使用情況進行調整。

　　牌坊式深度指示器有14組更換件，根據產品規格和提升高度按有關技術要求選用。

　　二、牌坊式深度指示器傳動裝置：本裝置由一個圓錐齒輪、傳動軸、兩個軸承和一個聯軸器組成。它的作用是通過提升機主軸相連接的一個大圓錐齒輪的嚙合，將提升機主軸的旋轉運動傳遞給牌坊式深度指示器。

　　三、

　　新型深度指示器傳動裝置：T型傳動裝置

　　T型傳動裝置用于替代傳統的牌坊式深度指示器傳動裝置。

　　產品說明：

　　1、機殼：采用高鋼性FC-25鑄鐵鑄造；

　　2、齒輪：采用高純凈度合金鋼50CrMnTi調質加工，經滲碳淬火處理及研磨而成；

　　3、主軸：采用高純凈合金鋼40Cr調質加工，具備高懸重負荷能力。

　　4、軸承：配備具重負荷能力的滾錐軸承；

　　5、油封：采用進口雙唇油封，具有極高的防塵防漏油能力。、

　　結構特點：

　　1、T型傳動裝置，標準化，多品種， 速比全部為實際傳動比。平均效率達98% 。

　　2、齒輪傳動箱可以正反運轉，低速或高速傳動平穩，且噪聲低，振動小，承受力大。

　　3、技術參數： 速比范圍：1:1  2:1  3:1  4:1 5:1等

　　扭矩范圍：11.6 - 28.1 Nm

　　4、更換簡便，指示深度不夠時，只需更換一個不同速比的傳動箱。
